一、概要

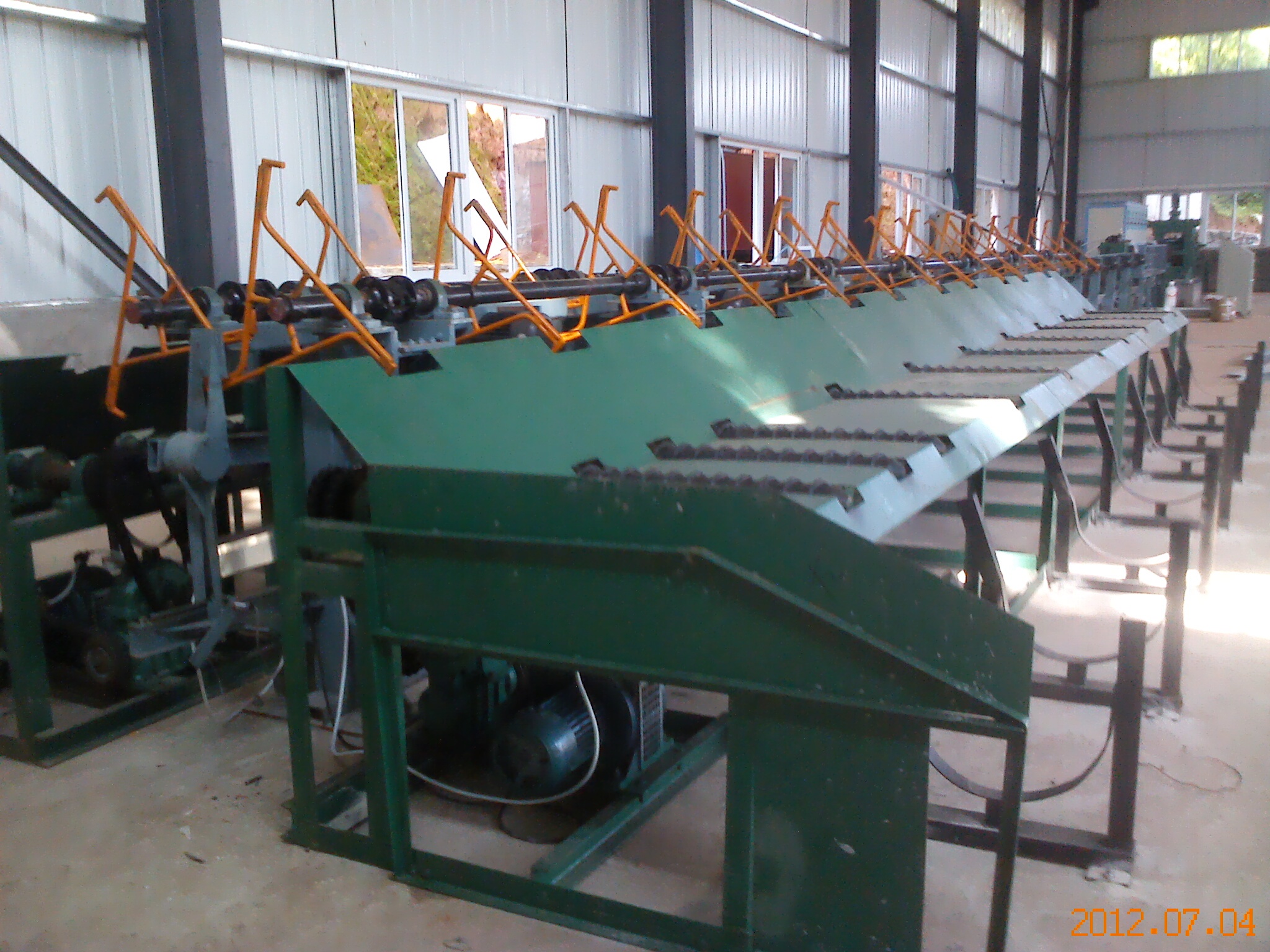

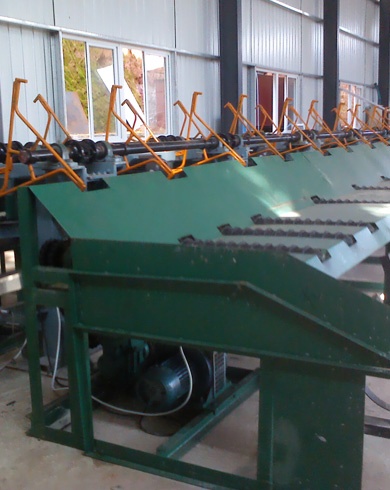

　　冷軋帶肋鋼筋加熱生產線---放線，除磷，牽引，調直，軋螺紋，超音頻感應加熱，切段，軟水冷卻，定尺間斷，自動翻轉料架，氣動打包裝置。冷軋兩肋鋼筋生產線是一種源于民間的土生土長的工藝，后者經國家建設部的改進又逐步走向工業化正規途徑。本生產線優越于三級鋼線材，比普通鋼材的各項指標都要高（屈服強度，拉升強度，延伸率，色澤度等），此品種在市場上的需求量遠大于三級鋼，其市場差價在450-550之間，這是鋼材行業的又一大機遇。冷軋載線低溫?zé)崽幚碚{(diào)質生產線設備，該生產設備是生產帶肋鋼筋的第三代新產品，鋼筋先經軋機冷軋，再經超音頻熱處理后，產品外觀光亮發藍，有一層致密的防銹層，肋形清晰飽滿，同時鋼筋的物理性能也隨之改變，抗拉抗折強度及韌性都要優于普通帶肋鋼筋和三級鋼，從而彌補了產品在抗拉強度方面的不足，使其產品有了質的飛躍。

  產品經國家建筑鋼材質量監督檢測，用這種先進生產裝置生產500Mpa級鋼筋具有以下主要特點：一是以普通碳素鋼為原料，采用冷軋和熱處理工藝，生產節約型建筑用鋼。二是通過提升帶肋鋼筋冷軋工藝，利用控軋新技術，細化晶粒，內部組織，提高了鋼材強度，并保證了外形尺寸精度。三是通過熱處理控溫技術，利用高溫短時間在線快速加熱法，進行穩定化調質，獲的良好的力學性能。這比采用微合金化技術生產高強度鋼筋，不僅降低了生產成本，也節約了能源和資源。目前，河南高速冷軋帶肋鋼筋加熱設備有限公司一期工程已投產30條生產線，迅速在全國鋪開，每條生產線的日產量可達到120噸，預計每天能為國家節約能源近億元，其生產效率比同類設備提高5倍。產品經國家建筑鋼材質量監督檢測，屈服強度達到545~565Mpa，抗拉強度達到600~625Mpa，伸長率A5達到18.5~22.0，強度高，延伸性好，完全達到500Mpa鋼筋的力學性能指標。鋼的強度級別每提高100Mpa,可節約鋼材10~20。鄭州華爾威電子歡迎您來電咨詢或來廠家考察。公司設有使用廠家載線作業視頻供您參考。

　　二、生產線的構成
　　1、本生產線由以下項目構成：
　　  A、軋前調直機
　　  B、強力軋機
　　  C、軋后調直機

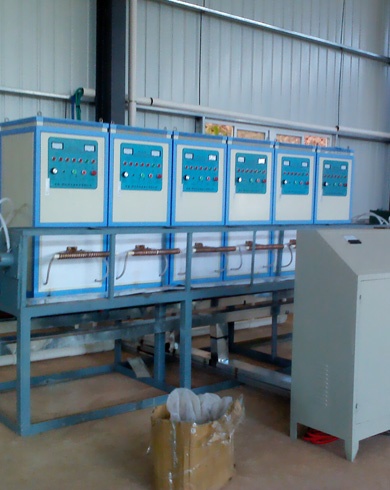

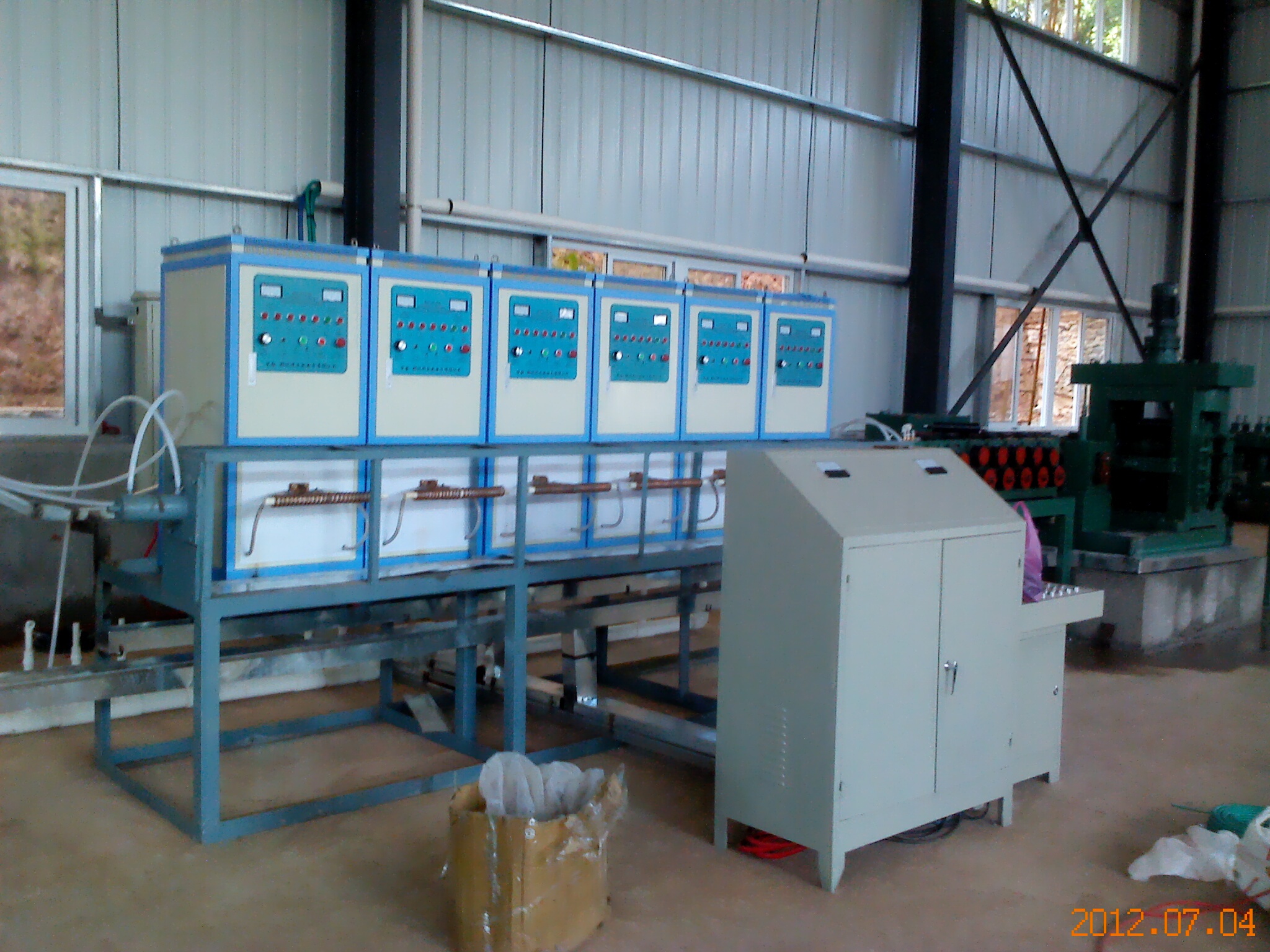

　　  D、超音頻感應加熱設備
　　  E、切斷機
　　三、感應加熱設備主要技術參數熱處理部分
　　1、由于所加工的產品的直徑范圍較寬（?4mm-?12mm）,產量較大，為日產30噸-50噸，為方便用戶根據自身的情況（軋制鋼筋直徑，日產量，供電變壓器容量等）進行配套。
　　2、主要有3種標準感應加熱設備進行不同的組合和配置，分別適合不同的直徑和產量。
　　  A、型    號：HEW-50
　　  輸入功率：50KVA
　　  輸入電壓：三相380V  50-60Hz
　　  振蕩頻率：15-35KHz
　　  B、型    號：HEW-100
　　  輸入功率：100KVA
　　  輸入電壓：三相380V  50-60Hz
　　  振蕩頻率：15-35KHz
　　四、選型與產量
　　1、生產?6、?8、?10鋼筋，（線速度為60m/min-90m/min）
　　  A、產量：
　　  每小時產量：2噸
  　　班產：16噸
　　  日產：48噸
　　  B、選型及設備配置：
　　  5臺   50KW感應加熱設備
　　  用電量：90-130度/噸
　　  供電變壓器容量：250KVA
　　2、生產?6、?8、?10鋼筋，（線速度為120m/min-150m/min）
　　  A、產量：
　　  每小時產量：3噸
　　  班產：24噸
　　  日產：72噸
　　  B、選型及設備配置：
　　  方案A型： 10臺   50KW感應加熱設備
　　  方案B型： 6臺   100KW感應加熱設備
　　  C、推薦使用方案；
　　  B   型：6臺
　　  用電量：90-130度/噸
　　  供電變壓器容量：400KVA
　　五、感應加熱設備的主要特點
　　1、采用國際先進器件，IGBT模塊為逆變，不用老式可控硅，采用串聯諧振變頻技術使效率比老式可控硅中頻提高20-30，節能20-30。
　　2、采用串聯諧振電路，感應器為隔離懸浮電壓，而老式可控硅中頻采用并聯諧振，感應器上面電壓在諧振時相當高，危險性強，如絕緣破損受潮，則有不安之慮。
　　3、本設備為三相橋直接整流，進入電容濾波，不用電抗器，不用前級調功，對電網和其它設備影響甚微，而可控硅中頻用電抗器平波，前級可控硅調功，諧波嚴重，對電網和同網設備有較嚴重諧波干擾。
　　4、采用數字化，鎖相環技術實現頻率自動跟蹤，能自動適應各種感應器。
　　5、本設備設有閉環保護，保護速度為納秒級：（1：1000000秒級）保證本設備的電路正常工作。元器件不損壞?？煽毓柚蓄l則常常燒壞昂貴的快速熔斷器及可控硅。
　　6、設有保護裝置，如水溫，水壓，過壓，缺相，過流等，確保設備正常工作。
　　7、本設備加熱速度快，生產效率高，易于機械化與自動化，可方便與其它設備銜接，實現同步節拍生產。
　　8、本設備符合國際3S標準（SOKE可靠,SAFE，SAVING節約），及3C標準（COOL低溫，CLEAN清潔，CLAM安靜）。
　　9、本設備無中頻設備的嘯叫音。
　　六、感應加熱設備冷卻方式
　　冷卻水：
         A、水池體積  不小于10平方
　　  B、水泵功率  自吸泵2.2KW 的一臺
　　  C、配置軟水管： 管徑（內）25MM
　　  D、建議廠家配冷卻塔
　　七、本設備采用的標準
　　本設備采用以下國家相關標準：
　　  GB/T2009.23  電工名詞術語，工業電熱生產
　　  GB/T3797    電控設備，部分，裝有電子器件的電控設備
　　  GB5959.9    電熱設備，第九部分，對高頻介質加
　　熱設備的特殊要求
　　  GB/T10067.1-1988  電熱設備基本技術條件通用部分
　　  GB/T10067.5-1993  電熱設備基本技術條件，高頻解支加熱設備
　　  GB/T4025-2003     人-機界面標志標記的基本規則，指示器和操作器的編碼規則

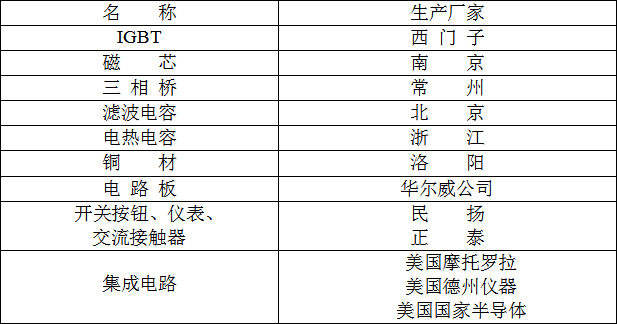

　　八、主要元器件供應廠家（如下表）

　　九、質量保證措施
　　1、精細設計，設備各部件標準化生產，嚴格調試。
　　2、元器件選擇國際國內商標，主要配套件由定點廠家生產。
　　3、嚴格的工藝質量檢測，生產、管理、工藝、質檢各部門對產品質量層層把關，加強工序間的檢查，嚴格出廠的檢驗，確保設備的質量。
　　十、服務承諾
　　1、對產品質量長期跟蹤服務，熱情主動，快捷。
　　2、對產品進行技術指導，并且安裝和調試。
　　3、對操作人員進行技術培訓。
　　4、對產品實行三包，一年內免費維修，終身維修，長期提供技術服務和備件。
